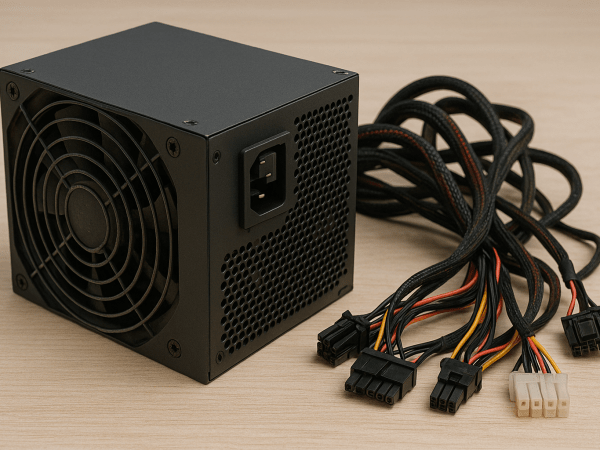

Импульсные и линейные источники питания – в чём разница и какие чаще ломаются?

Почти вся современная электроника работает на постоянном напряжении. А из розетки, как известно, поступает переменный ток. Источник питания — это тот самый «мост» между электросетью и чувствительной начинкой устройств: он преобразует, фильтрует, стабилизирует и защищает.

Существует два основных типа источников питания:

• Линейные (традиционные, простые)

• Импульсные (современные, компактные)

И несмотря на то, что снаружи они могут выглядеть одинаково, внутри — это совершенно разные устройства. А раз разная конструкция — значит, и ломаются они по-разному.

Что такое линейный источник питания?

Линейный источник — это классика жанра. Он появился ещё задолго до эпохи смартфонов и до сих пор используется там, где важны простота и стабильность.

Принцип работы:

1. Переменное напряжение поступает на понижающий трансформатор.

1. Затем оно выпрямляется с помощью диодного моста.

1. После этого проходит через конденсатор для сглаживания.

1. И наконец, стабилизируется с помощью линейного стабилизатора (например, на микросхеме).

Плюсы:

• Очень простая схема

• Минимум помех

• Надёжность и предсказуемость

• Хорошо работает с чувствительной аналоговой техникой

Минусы:

• Большие габариты и вес (из-за трансформатора)

• Низкий КПД (много энергии уходит в тепло)

• Ограничения по диапазону входного напряжения

• Сильный нагрев стабилизаторов при больших токах

Именно линейные блоки стоят в старых зарядках, аудиоусилителях, лабораторных БП и медицинской технике.

Что такое импульсный источник питания?

Импульсный источник (SMPS — Switch Mode Power Supply) — это эволюция питания. Он работает по совершенно другому принципу:

1. Сначала переменное напряжение выпрямляется и сглаживается.

1. Потом подаётся на высокочастотный инвертор, управляемый контроллером.

1. Импульсы попадают на трансформатор, где напряжение преобразуется.

1. На выходе снова выпрямление и фильтрация.

1. Вся система работает на частоте от десятков до сотен килогерц.

Плюсы:

• Компактность и лёгкость

• Высокий КПД (до 90%)

• Широкий диапазон входных напряжений

• Возможность универсального входа (100–240 В)

Минусы:

• Сложная схема, больше компонентов

• Много высокочастотных помех

• Чувствительность к скачкам напряжения

• Трудности в ремонте при выходе из строя

Импульсные блоки стоят почти во всей современной электронике: компьютерах, телевизорах, LED-лампах, зарядках, роутерах и т. д.

Конструктивные различия: что внутри?

Линейный источник питания включает:

• Крупный трансформатор

• Выпрямительный мост

• Сглаживающий конденсатор

• Линейный стабилизатор (обычно на радиаторе)

• Минимум дополнительных компонентов

Импульсный источник питания включает:

• Выпрямитель и фильтр

• ШИМ-контроллер

• MOSFET-ключи

• Импульсный трансформатор

• Диоды Шоттки

• Конденсаторы, дроссели, фильтры

• Обратную связь через оптопару

Компактность импульсников достигается за счёт работы на высокой частоте, но это же делает их более чувствительными к качеству компонентов и пайки.

Какие источники питания чаще ломаются?

Теперь главный вопрос: кто выходит из строя чаще — линейный или импульсный?

Ответ: импульсные ломаются чаще.

Почему?

• Больше компонентов — выше вероятность поломки

• Работа на высоких частотах — сильный нагрев и электромагнитные наводки

• Компоненты работают на пределе (особенно в дешёвых БП)

• Выход из строя одного элемента (например, ШИМ-контроллера) — и вся схема становится неработоспособной

• Сложность диагностики и ремонта

А вот линейные блоки могут десятилетиями работать без нареканий. Особенно если внутри стоят надёжные стабилизаторы и мощные конденсаторы. Часто единственная причина поломки — высохший конденсатор или перегрев при плохой вентиляции.

Но нужно понимать: статистика поломок — это не приговор, а следствие применения. Импульсных блоков просто больше в мире — и, соответственно, больше случаев выхода из строя.

Типичные поломки импульсных блоков

Вот что чаще всего выходит из строя в импульсных ИП:

• Вздувшиеся электролитические конденсаторы

• Сгоревшие MOSFET-ключи

• Пробой диодов Шоттки

• Отказ ШИМ-контроллера

• Обрыв или деградация оптопары

• Нарушение пайки при перегреве

• Выход из строя дросселей и трансформатора при перегрузке

Симптомы: щелчки при включении, отсутствие напряжения на выходе, резкий запах гари, срабатывание защиты.

Типичные поломки линейных источников

Здесь всё скромнее:

• Высыхание выходных конденсаторов

• Отказ стабилизатора (например, 7805 или LM317)

• Обрыв в обмотке трансформатора

• Перегрев корпуса стабилизатора

• Выход из строя диодов в выпрямителе

Симптомы: пониженное напряжение на выходе, сильный нагрев, нестабильная работа нагрузки.

Что проще чинить?

Линейный блок питания — это мечта ремонтника:

• Понятная схема

• Легкодоступные компоненты

• Возможность диагностики мультиметром

• Отсутствие прошивок и высокочастотной части

Импульсный БП требует:

• Осциллографа

• Теста под нагрузкой

• Знания схемотехники

• Умения распознавать ШИМ-контроллеры разных серий

• Внимательности к электробезопасности (высокие напряжения)

Если блок питания стоит 300 рублей, ремонт может быть нецелесообразен. А вот в серверных БП, где стоимость достигает десятков тысяч, восстановление — оправданный шаг.

В каких случаях выбрать линейный ИП?

Линейные источники до сих пор актуальны в таких случаях:

• Для питания чувствительной аналоговой электроники (например, предусилителей)

• В условиях, где важна низкая шумность

• В лабораторных условиях

• При необходимости предсказуемой и понятной схемы

• Для небольших токов и когда размеры не критичны

Их выбирают там, где важна чистота сигнала, а не КПД.

Когда лучше использовать импульсный?

Импульсники — выбор по умолчанию в таких ситуациях:

• Высокая мощность при компактных размерах

• Мобильные устройства

• Универсальный входной диапазон (100–240 В)

• Питание цифровой техники, серверов, компьютеров

• Наличие нескольких выходных напряжений (например, 5В, 12В и 3.3В одновременно)

Они незаменимы в современном мире, где важна миниатюризация и энергоэффективность.

Легенды и мифы

Миф 1: Импульсный источник вреден для звука
Отчасти правда — если он без экранировки и плохой фильтрации. Но хорошие импульсники с LC-фильтрами работают отлично даже в аудиосистемах.

Миф 2: Линейные блоки «вечные»
Они долговечны, но не бессмертны. Особенно если используются при высоких температурах.

Миф 3: Импульсники нельзя чинить
Не правда. Чинить можно, но не всегда это выгодно — особенно в бюджетной технике.

Как продлить срок службы любого блока питания?

Независимо от типа, есть универсальные правила:

• Используйте стабилизатор или ИБП, если в сети бывают скачки

• Не перегружайте блок питания по току

• Следите за охлаждением: не закрывайте вентиляционные отверстия

• Раз в год чистите технику от пыли

• Не ставьте блоки в закрытые ниши и на ковры

• При первых признаках неисправности — обращайтесь в сервис

Если рассматривать исключительно по частоте поломок, линейные источники питания выигрывают — они проще, надёжнее и «долгоиграющие». Но у них есть свои ограничения.

Импульсные источники питания — безальтернативный выбор в современном мире электроники, особенно если важны компактность, мощность и универсальность. Да, они чаще ломаются — но при этом умеют гораздо больше.

А значит, при выборе источника питания нужно учитывать не только надёжность, но и цели. Для старого усилителя подойдёт проверенный линейник. А вот для ноутбука, зарядного устройства или сервера — только импульсный. Выбор — за задачей.
